Descripción de Producto

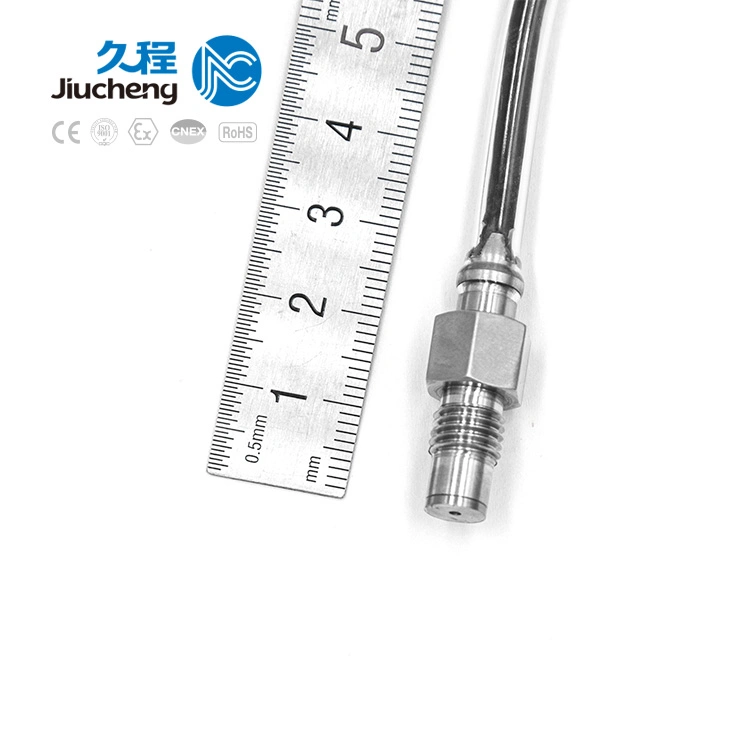

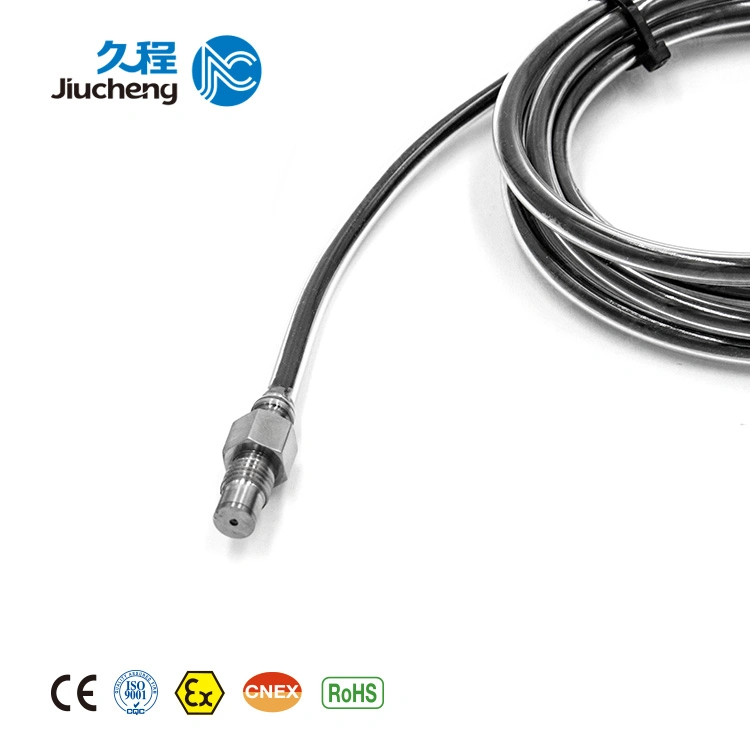

JC691 Sensor de presión dinámica Micro Descripción:
Para el propósito de medir el campo de flujo, la posición de la instalación y colocación o dinámico respuesta de frecuencia, cuando la medición de presión en la ubicación original, los rigurosos requisitos suelen ser colocados en microminiaturization de las dimensiones del sensor y re-ocurrencia de cambiar las leyes para el campo de flujo de impulsos sin perturbar el campo de flujo de estado. JC691 micro sensor de presión dinámica está diseñado precisamente para los mencionados requisitos. Esta serie de producto internacional adopta la tecnología de silicio basados en silicio - sensor de presión y alta precisión piezoresistive integrado elementos sensores de fuerza para llevar a cabo exquisito micro encapsulación utilizando a nivel internacional el estado de la producción microminiaturized arte y tecnología de la encapsulación de modo que el producto es sólida y duradera y destacados por su pequeño tamaño, estructura compacta, ligera, y buenas características dinámicas y estáticas.
JC691 Sensor de presión dinámica Micro Características:
* La amplia gama de medición, al azar los rangos de~0~10-100KPa KPa...6MPa...40MPa...60MPa
* De pequeño tamaño y alta frecuencia de respuesta dinámica
* Un sensor de presión dinámica y un micro sensor de presión de tener un diámetro mínimo de 2, 54mm y una longitud de 3.77mm.
* Una alta precisión, hasta el 0, 1% FS
* Amplio rango de temperatura desde -40ºC a +120ºC hasta +175ºC especialmente)
* Buena estabilidad a largo plazo, resistente a todo tipo de peores condiciones
* Alta frecuencia natural: 20KHz~1.6MHz
* Puede ser especialmente personalizados de acuerdo con las necesidades del cliente
* Buena compatibilidad media, puede ser utilizado en diversos medios corrosivos
JC691 Sensor de presión dinámica Micro Solicitud:
Es ampliamente utilizado en muchos campos de investigación, incluida la investigación de la aerodinámica, aeronaves y la prueba del motor, pruebas de túnel de viento, la hidrodinámica y prueba hidráulica, el molde, prueba de la contracción de la turbina hidráulica y el arma submarina, prueba de aplicaciones biomédicas química, explosión o explosiones nucleares de onda de choque, etc...
Dimensión Global dibujos:
Parámetros técnicos:
| Rango de medición | ~0~10-100KPa KPa…20KPa...6MPa…40MPa...60MPa | ||
| Capacidad de sobrecarga | Dos Veces la Presión de FS | ||
| Tipo de presión | Indicador de Presión O Presión absoluta | ||
| Medio medido | El gas O Líquido Compatible Con Acero inoxidable 316 | ||
| Precisión general (no-linealidad, Repetibilidad, Quedando) | ±0, 1% FS | ±0, 25% FS | ±0, 5% FS |
| Frecuencia Natural | 20KHz~1.6MHz | ||
| Estabilidad a largo plazo | Típica: ±0, 1% FS/ Año | Máximo: ±0, 2% FS/ Año | |
| La temperatura de funcionamiento | -40ºC~85ºC, Por lo general | -10ºC~120ºC Especialmente | |
| Deriva de la temperatura del punto cero | Típica: ±0, 02% FS/ºC | Máximo: ±0, 05% FS/ºC | |
| Deriva de la temperatura de la sensibilidad | Típica: ±0, 02% FS/ºC | Máximo: ±0, 05% FS/ºC | |
| Gama De Fuente de Alimentación | 12~36VCC ( Generalmente de 24 V CC) | ±15 V CC Fuente de alimentación estándar | |
| La Salida de señal | Sensor: 1.5~4.5mV/V. | Transductor: 4~20mA/0~5VCC | |
| La resistencia de carga | ≤(U-12)/0, 02 Ω. | ||
| La resistencia de aislamiento | ≥1000 MΩ (a 100V de CC) | ||
| Grado de protección alojamiento | IP67; El Enchufe del cable y Conexión de socket a IP65 | ||
| La vibración lineal | 10-2000Hz Onda sinusoidal, ≤ 100 g. | ||
| La resolución | Infinidad de Pequeños (teórica), 1 / 100000 (general) | ||
| El puerto Y de Alojamiento | Acero inoxidable 1CR18IN9Ti | ||
Información de pedido:
| JC691 | El sensor de presión dinámica micro | ||||||
| El código | Tipo de presión | ||||||
| G | Indicador de Presión ( No puede Ser Indicada) | ||||||
| Un | La Presión absoluta | ||||||
| Gama | ( 0~ X KPa O MPa) Rango de medición | ||||||
| El código | El ancho de banda De Transductor | ||||||
| H1 | 0~1KHz~3KHz. | ||||||
| H2 | 0~20KHz. | ||||||
| H3 | 0~200KHz. | ||||||
| El código | Precisión general (la linealidad de la Repetibilidad + + Quedando) | ||||||
| 1 | ±0, 5% FS | ||||||
| 2 | ±0, 25% FS | ||||||
| 3 | ±0, 1% FS | ||||||
| El código | La Salida de señal | ||||||
| A1 | 4~20mA | ||||||
| V1 | 1~5V DC | ||||||
| V2 | 0~5V DC | ||||||
| V0. | Salida de mV | ||||||
| El código | Funciones adicionales | ||||||
| F1 | La Rosca externa M8 | ||||||
| F2 | La Rosca externa M6 | ||||||
| F3 | Φ5 | ||||||
| F4 | La Rosca externa M12 | ||||||
| F0 | Relator | ||||||
| W1 | Φ3.5 Blindado de 4 conductores | ||||||
| W2 | 4 conductores Cable de cinta plana | ||||||
| W0 | Relator | ||||||
| JC691(0~500KPa) -H1 -1 -V2 -F1 -W1 Micro Sensor de presión dinámica | |||||||
Consejos para la selección de tipo
* Tres las frecuencias de salida del producto están disponibles (H1, H2 y H3). El usuario puede determinar el rango de salida de frecuencia más adecuada basada en el ámbito industrial y minera los requisitos para hacer la selección de productos más económicos.
* Durante la instalación en campo de Ras el diafragma, el método de sellado correcto se adoptarán para impedir la instalación el estrés influye en la estabilidad del producto.
