Descripción de Producto

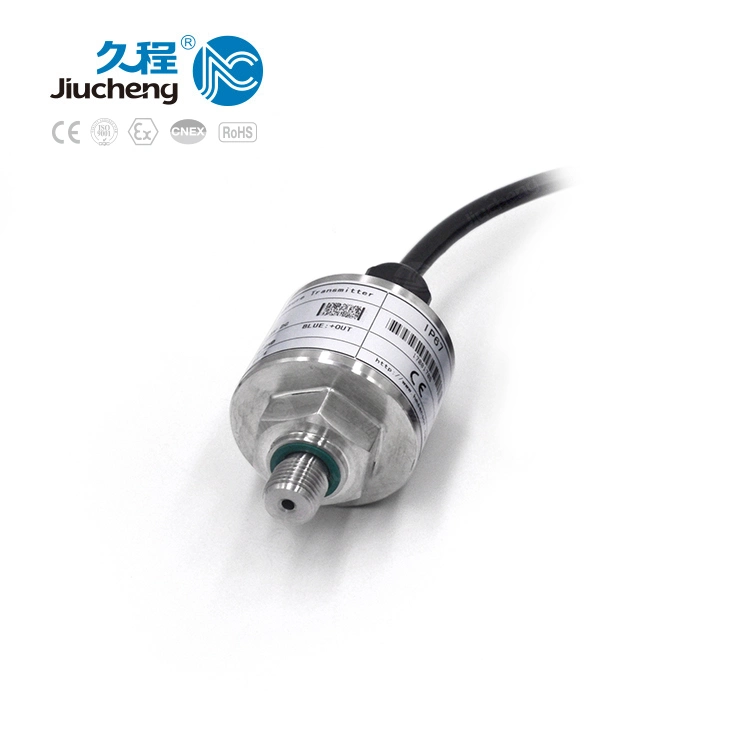

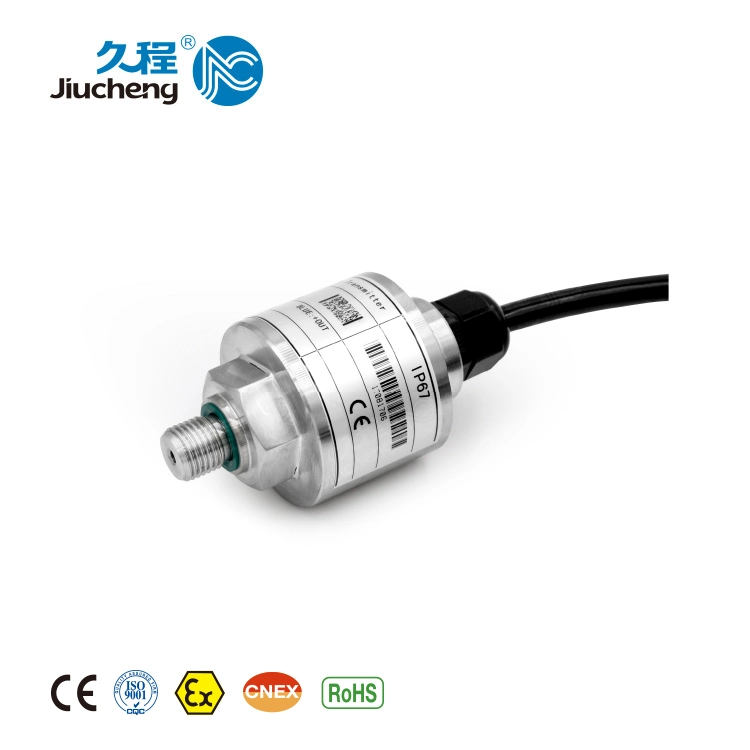

Jc626 Liquid Pressure Sensor / Transmitter

JC626 Sensor de presión del líquido transmisor / Descripción general:

JC626 transmisor / sensor de presión del líquido se ha montado mediante un riguroso proceso tecnológico por el uso de la internacionalmente advanced ceramic capacitor sensor en combinación con elementos electrónicos de alta precisión. Mediante la aprobación técnica de medición de presión seca sin pasar por el líquido, la tecnología electrónica de película gruesa, SMT (Surface Mount technology) y la tecnología de transmisión de señal de PFM, ha dado plenamente a las ventajas técnicas de sensores de condensadores cerámicos, así como para proporcionar el transductor de presión con un excelente desempeño técnico. Cuenta con un fuerte impacto de la sobrecarga y la capacidad de resistencia, alta estabilidad y de muy alta precisión de medición. Con una gran variedad de tipos y rangos, esta serie de productos puede ser ampliamente utilizado en muchos campos industriales tales como el petróleo, química, metalúrgica, la energía eléctrica, campos de la industria farmacéutica y alimentaria, etc...

JC626 Sensor de presión del líquido transmisor / Características:
* Una fuerte sobrecarga y resistencia al impacto, con exceso de presión de decenas a cientos de veces en el rango de medición.
* La adopción de un sensor de condensadores cerámicos importados, con una fuerte señal de salida, highoverall la precisión y buena estabilidad.
* Pequeñas deriva de la temperatura debido a intermedio líquido anulados por elementos de medición.
* La amplia gama de presión, desde micro 0, 5 Kpa presión a alta presión 100MPa, con la opción de la presión combinada de positivos y negativos.
* Sustrato de cerámica pura no conducirá al proceso de contaminación, por lo que es aplicable a los alimentos y productos farmacéuticos, las industrias.
* Alta capacidad anti-interferencia, así como resistente al agua, polvo, a prueba de vibraciones, a prueba de explosión, y las capacidades de prueba de corrosión.
* Prueba de explosión intrínsecamente seguro tipo, con la clase de prueba de explosiones ExiaIICT5.


Jc626 Liquid Pressure Sensor / Transmitter
Jc626 Liquid Pressure Sensor / Transmitter

Parámetros técnicos:

  Rango de medición Opcional  Dentro de  -100 KPa~0~0.5KPa...100MPa
  Capacidad de sobrecarga 3  ~  200  Veces el      Máximo de la    Presión nominal  (  Cuanto menor sea el    Rango  Es,
Los  Grandes    Tiempos de sobrepresión  )
  Tipo de presión El manómetro de      Presión absoluta,   Y  Positiva  Y  Negativa    Presión combinada
La medición de  Medios de comunicación   Líquido corrosivo,   Gas,   Vapor  (    Compatible  Con el medio  Al2O3  Y  1CR18IN9Ti)
  Precisión global  (falta de linealidad  +
La repetibilidad+  Histéresis)
±0, 1% FS ±0, 25% FS ±0, 4% FS
  La temperatura media -40~125°C.
La temperatura ambiente     -40~85ºC
  La temperatura de compensación   -20~80ºC
  Estabilidad a largo plazo ≤±0, 1%FS/año
    Deriva de la temperatura de cero ≤±0, 02%FS/ºC
    Deriva de la temperatura de la sensibilidad ≤±0, 02%FS/ºC
Gama  De  Fuente de  Alimentación 12~36VCC (generalmente  24 V CC)
La  Salida de señal 4~20mA  /  1~5V  DC  /  0~5V  DC  /  0.5~4.5V  DC
  La resistencia de carga ≤(U-12)/0, 02    Ω.
  El tiempo de respuesta ≤1ms
Los materiales estructurales Diafragma:       Cerámica de óxido de aluminio Alojamiento: De aluminio de fundición de cobre de baja o 1CR18IN9Ti
  Material de conexión: 1CR18IN9Ti La estructura de sellado: NBR, PTFE o goma de fluo
    Clase de protección de alojamiento     Tipo de conector macho(IP65);   El  Tipo de cable  (IP67)
La seguridad  Y    Protección contra explosión Ex  IaII CT6
El peso 0.5Kg aprox.
  Histéresis térmica ±0, 1% FS(  Valor típico)
  Error de vibración ≤±0, 01%FS(ejes  X,   Y  Y  Z, , 200Hz/g)

Información de pedido:
JC626 Sensor de presión del líquido transmisor /
    Tipo de presión     El manómetro    (G    No pueden  Indicarse  ); La  Presión absoluta(A);   Positivo  Y  Negativo de  Combinar
La presión(F)
  Gama (  0~  X    KPa  O  MPa)  Rango de medición
  El código   Precisión general  (la linealidad de la    Repetibilidad +  +  Histéresis)
1 ±0, 5% FS
2 ±0, 25% FS
3 ±0, 1% FS
  El código     Salida de señal  (  Fuente de alimentación estándar  )
A1 4~20mA  (12~36V  CC)
V1 1~5V  CC  (12~36V  CC)
V2 0~5V  DC(12~36V  CC)
V3 0.5~4.5V  DC(12~36V  CC)
  El código   Funciones adicionales
F1 M20x1, 5    Rosca externa
F2 G1/4    Rosca externa
F0 Relator
B1     Estructura de acero inoxidable
B2     La estructura de aleación de aluminio
P Flush-  Tipo de diafragma
E     A prueba de explosión intrínsecamente seguro  Tipo  Ex  IaIICT5
JC626 G(0~10KPa)  -1  -A1  -F1  -B1  -E      Sensor de presión del líquido transmisor /

Consejos para la selección de tipo
* El medio de medición deberán ser compatibles con el material en contacto con el producto.
* Como un código de función adicional para el tipo de selección, el código "E" para la prueba de explosión intrínsecamente seguro tipo Ex iaIICT5 indica que la fuente de alimentación debe suministrarse a través de la barrera de seguridad.
* Para otras necesidades especiales, por favor, hable con nosotros e indicar claramente en el orden.
