Descripción de Producto

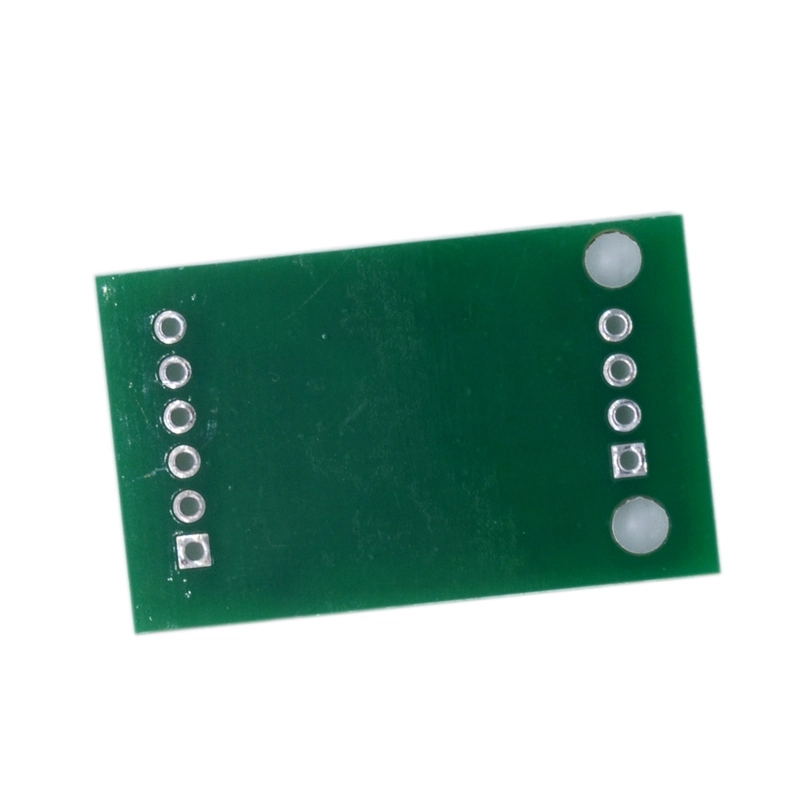

HX711 Sensor de presión de pesaje de gran tamaño del módulo
Parámetros técnicos principales del módulo:
El HX711 Amplificador de la célula de carga Es un bajo costo el módulo convertidor A/D de la incorporación de una precisión muy alta de 24 bits en el ADC y el diferencial de insumos de alta ganancia Que le permite leer fácilmente células de carga, Sensores de puente, la presión, tensión y el peso de sensores para medir el peso. Al conectar el amplificador para el microcontrolador, usted será capaz de leer los cambios en la resistencia de la célula de carga y con algo de la calibración podrás obtener muy precisas mediciones de peso. Esto puede ser usado para crear tu propia báscula, control de procesos, o la simple detección de presencia.
Sobre la base de la tecnología patentada de semiconductores de Avia, HX711 es una de 24 bits de precisión de analógico a digital convertidor (ADC) diseñado para medir escalas y aplicaciones de control industrial para interactuar directamente con un puente del sensor. El multiplexor de entrada selecciona el canal A o B el diferencial de entrada con bajo ruido Amplificador de ganancia programable (PGA). El canal A puede ser programado con una ganancia de 128 o 64, correspondiente a una escala de tensión de entrada diferencial de ±20mV o ±40 mV, respectivamente, cuando un 5V de alimentación está conectada a VCC de fuente de alimentación analógicas pin. El canal B tiene una ganancia fija de 32. Un chip regulador de la fuente de alimentación elimina la necesidad de un regulador de alimentación externa para proporcionar energía para el ADC analógico y el sensor. No hay aprendizajes necesarios para el interior de los registros. Todos los controles a la HX711 son a través de los pasadores.
El HX711 utiliza una interfaz de dos cables (Reloj y Datos) para la comunicación. Cualquier microcontrolador GPIO de patillas debería trabajar y numerosas bibliotecas han sido escritos por lo que es fácil de leer datos de la HX711.
Uso de las células de carga de un puente de Wheatstone cuatro cables para conectar a la HX711. Estos son comúnmente de color ROJO, NEGRO, BLANCO, VERDE Y YLW. Cada color corresponde a la codificación de colores convencionales de células de carga:
El rojo (excitación+ o VCC)
El negro (excitación o GND)
El blanco (Amplificador+)
Verde (Amplificador -)
El Amarillo (Escudo)
HX711 Características y especificaciones:
- Dos canales de entrada diferencial seleccionable
- En un chip activo bajo ruido PGA con ganancia seleccionable de 32, 64 y 128
- Fuente de alimentación en el chip regulador para la carga de la celda y ADC alimentación analógicos
- Oscilador en chip sin componente externo con cristal externa opcional.
- En un chip de potencia en restablecer
- Control digital simple e interfaz de serie: Pin-driven controla, no es necesario programar
- 50 y 60Hz simultáneo rechazo la oferta
- El consumo de corriente incluido en el chip del regulador de la fuente de alimentación analógicas: Funcionamiento normal < 1.5mA, apagar < 1uA
- Tensión de alimentación de la operación rango: 2.6V ~ 5, 5 V
- Rango de temperatura de funcionamiento: -40 ~ +85 °C.
- Dimensiones: 34mm x 21mm x 3mm (1, 34x 0.8in x 0, 12) l x an x H
El paquete incluye:

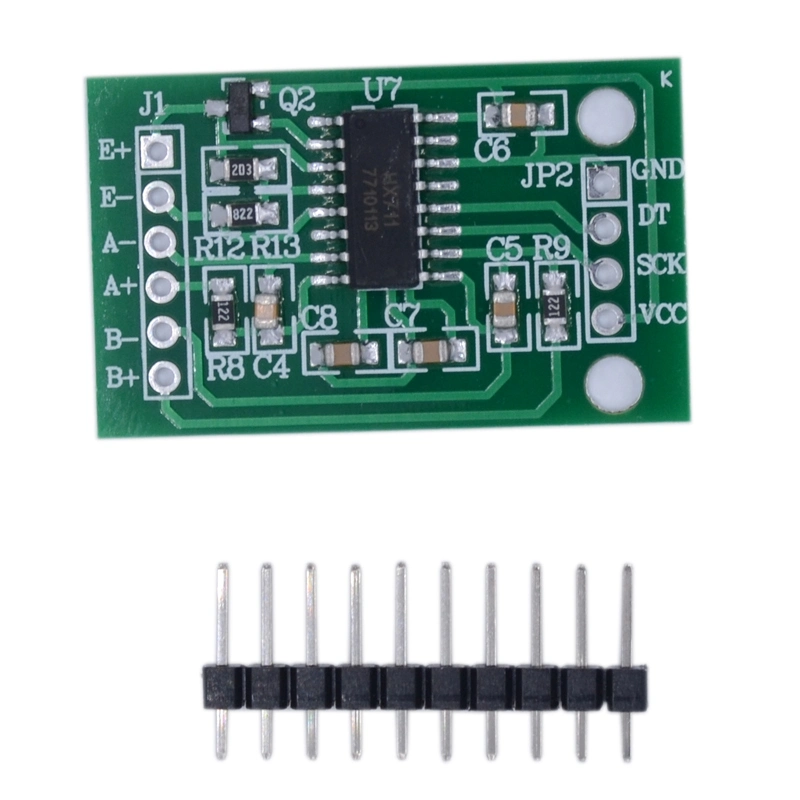

1X HX711 Peso / Sensor de presión de la célula de carga el módulo 2-Canal 24-bit A/D
Instalación y funcionamiento de la HX711 Documentación
